Đầu DVD Android ô tô Ownice C900 (tích hợp Camera 360 độ)
ICAR Ownice C900 là mẫu đầu DVD ô tô cao cấp tích hợp camera 360 Full HD của Sony. Đây là sản phẩm có độ ổn định cao, được khẳng định qua thời gian trải nghiệm lâu dài. Có lẽ ai yêu thích đồ chơi công nghệ xe hơi cũng đã từng biết đến những mẫu màn hình android ăn khách như: ICAR Ownice G10, C500, C600, C800. Phiên bản C900 lại tiếp tục thành công trong việc bảo vệ những thành tựu của “dòng họ”.
Sự ổn định, khỏe khoắn của C900 không chỉ vượt mặt những đàn anh nói trên. Mà cũng vượt mặt luôn cả thế hệ C960 ra mắt sau đó. Đầu android C960 là mẫu bỏ đi Camera xịn sò, nhưng lại mang đến cấu hình siêu khủng và giá rẻ. C960 được ra mắt vào tháng 6 năm 2019, sau đó nâng cấp lên phiên bản C960 Optical có cổng quang học.
Đầu Ownice C900 thuộc phân khúc cao cấp với Mắt cam Full HD Sony sắc nét, ROM 32GB, màn IPS. Cũng vì vậy, giá của sản phẩm này cao hơn C960.
Cấu hình đầu Android Camera 360 độ C900:
- Bộ xử lý trung tâm (CPU): Allwiner T7 ARM Cortex 6 nhân
- Card đồ họa: Mail-400
- Bộ nhớ truy cập ngẫu nhiên (RAM): 2GB
- Bộ nhớ trong (ROM): 32GB
- Tích hợp Wi-Fi
- Hỗ trợ CANBUS cho các dòng xe có điều hòa, cửa, vô lăng, thông tin bài hát trên ODO, cảm biến hỗ trợ đỗ xe,…
- Chíp xử lý âm thanh kỹ thuật số (DSP Audio) của hãng ROHM Semiconduction (Nhật bản)
- Chíp âm ly công suất TDA7851L
- Chíp Radio Tuner: TDA7708
- Màn hình có kích thước 9″ và 10,1″ độ phân giải 1024×600, công nghệ tấm nền IPS siêu sáng nét tương tự đầu android Ownice C500+ đã rất nổi tiếng
- Cảm ứng điện dung đa điểm siêu nhạy, kính cường lực.
Các tính năng đáng chú ý:
- Hỗ trợ camera lùi AHD siêu nét, không mờ, đục, nhòe như các loại cam thông thường chuẩn SD trên các đầu android khác.
- Hệ điều hành Android OS 7.1
- Hỗ trợ Camera hành trình USB (USB DVR), cho phép xem hình trực tiếp trên đầu, công nghệ cảnh báo sớm (ADAS) nguy cơ va chạm xe trước (FCW), chệch làn (LDW),.. (Cần mua thêm Camera hành trình)
- Hỗ trợ vô lăng nguyên bản theo xe để điều khiển các chức năng như gọi điện, nghe nhạc, dẫn đường,…
- Hỗ trợ ODB II
- Hỗ trợ chức năng RDS (thông tin chương trình từ trạm phát thanh – tính năng này ở Việt Nam nhà đài không cung cấp)
- Hỗ trợ Radio kỹ thuật số (DAB). Lưu ý: Các nhà đài Việt Nam còn chưa phát sóng radio kỹ thuật số (digital), mới chỉ sử dụng radio kỹ thuật tương tự (analog).
- Hỗ trợ màn hình gối (Option mua thêm)
- Hỗ trợ chức năng Carplay (kết nối điện thoại Iphone lên màn hình) và Android Auto (Kết nối điện thoại Android) (Option mua thêm)
- Tích hợp bộ xử lý âm thanh kỹ thuật số cho phép điều chỉnh đến 32 giải băng tần. Điều chỉnh 16 dải cho loa trước và 16 dải cho loa sau
- Hỗ trợ chia đôi màn hình, hiển thị hai ứng dụng đang chạy cùng một lúc. Ví dụ hiển thị dẫn đường một nửa màn hình, nửa còn lại xem youtube
- Hỗ trợ điều khiển giọng nói hoàn toàn bằng tiếng việt để gọi điện, chọn bài hát, dẫn đường,….và nhiều thứ khác
- Tích hợp sẵn camera 360 độ siêu nét, điều khiển trực tiếp trên màn hình DVD. Không cần điều khiển từ xa phức tạp như các loại camera 360 độ hiện nay trên thị trường.
Hướng dẫn cài đặt và sử dụng Camera 360 độ đầu Ownice C900
Camera 360 độ theo đầu android Ownice C900 đem lại sự khác biệt cho bộ sản phẩm này. Camera 360 Ownice C900 là một hệ thống hoàn chỉnh từ mắt cam đến màn hình. Cấu tạo gồm một màn hình android có kiểu dáng đẹp, và 4 mắt cam độ nét cao. Việc lắp đặt trên xe gồm các thao tác sau:
(1) Lắp 4 mắt cam;
(2) Lắp đặt màn hình;
(3) Căn chỉnh camera để ghép hình tổng hợp hoàn chỉnh thể hiện lên màn hình.
Hướng dẫn lắp đặt các mắt cam lên xe
Các mắt camera được lắp đặt như sau
- 01 Camera lắp phía trước vào phần lưới tản nhiệt của xe. Trục của Camera thẳng hướng tiến của xe và cúi xuống 45 độ. Chi tiết xem hình “Sơ đồ xác định các tham số căn chỉnh camera 360 độ đầu dvd android Ownice C900 – iCar Việt Nam” bên dưới.
- 01 Camera lắp phía sau vào vị trí cam lùi của xe. Trục của Camera thẳng hướng lùi của xe và cúi xuống 45 độ. Chi tiết xem hình “Sơ đồ xác định các tham số căn chỉnh camera 360 độ đầu dvd android Ownice C900 – iCar Việt Nam” bên dưới.
- 01 Camera lắp vào gương bên trái. Vị trí khoan dưới đáy gáo gương, và gần thân xe nhất có thể. Trục camera hướng xuống đất theo hướng trọng lực. Mắt cam quay ra ngoài vuông góc thân xe. Theo đặc điểm cấu tạo, mắt cam xe đã hướng xuống 45 độ theo yêu cầu mà không cần chỉnh.
- 01 Camera lắp vào gương bên phải. Vị trí khoan dưới đáy gáo gương, và gần thân xe nhất có thể. Trục camera hướng xuống đất theo hướng trọng lực. Mắt cam quay ra ngoài vuông góc thân xe. Theo đặc điểm cấu tạo, mắt cam xe đã hướng xuống 45 độ theo yêu cầu mà không cần điều chỉnh.
Từ mắt cam, tiến hành cắm giắc, đấu tín hiệu xi nhan và luồn dây về màn hình trung tâm.
Các tham số và thuật ngữ trong quá trình căn chỉnh camera 360 độ trên đầu dvd Ownice C960 xem hình dưới đây:
Sơ đồ xác định tham số căn chỉnh Camera 360 đầu android C900 Ownice
Hướng dẫn lắp đặt màn hình lên xe

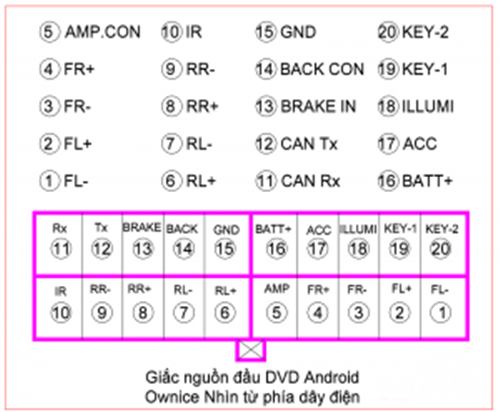

Màn hình của camera 360 độ Ownice C900 là một màn hình đầu DVD Android, nên hoàn toàn tương tự các màn hình android Ownice khác về giắc cắm và các kết nối tiêu chuẩn. Màn hình gồm dưỡng để lăp đặt phù hợp với hầu hết các xe trên thị trường. Giắc cắm 4 camera được phân biệt bằng màu và tem dán: camera trước (giắc trắng), sau (giắc vàng), trái (xanh), phải (đỏ) và giắc nguồn. Hầu hết các trường hợp giắc nguồn đã theo dưỡng nên chỉ việc cắm rút vào xe nguyên bản mà không cần đấu nối. Tuy nhiên với một số xe không có sẵn giắc nguồn, việc tìm hiểu ý nghĩa các chân nguồn, loa, kích,… là cần thiết. Ý nghĩa các chân kết nối của giắc nguồn Camera 360 Ownice C900 như hình bên dưới.
Trong đó:
- Chân số 20 (KEY-2 5V) là dây nhận tín hiệu điều khiển từ vô lăng, chân này chịu được điện áp tối đa là 5V, do vậy nếu các bạn đấu nhầm chân này vào dây nguồn 12V thì chíp vi xử lý trong đầu sẽ bị cháy, đầu sẽ hỏng. Về mặt logic với các xe chỉ có một dây vô lăng (KIA, HYUNDAI,….) thì có thể đấu dây vô lăng về KEY-1 hoặc KEY-2 đều được. Một số loại xe như TOYOTA mà sử dụng 2 cụm nút vô lăng (các bạn có thể xem chi tiết thêm 2 cụm nút khiển vô lăng xe toyota tại đây) thì sẽ phải sử dụng cả hai dây KEY-1 và KEY-2.
- Chân số 19 (KEY-1 5V) là dây nhận tín hiệu điều khiển từ vô lăng, chân này chịu được điện áp tối đa là 5V, do vậy nếu các bạn đấu nhầm chân này vào dây nguồn 12V thì chíp vi xử lý trong đầu sẽ bị cháy, đầu sẽ hỏng;
- Chân số 18 (ILLUMI) là chân kích hoạt chế độ ban đêm (các đèn trên nút bấm của đầu sẽ sáng, màn hình giảm độ sáng, các phần mềm dẫn đường (google maps, Navitel,…) sẽ chuyển về chế độ ban đêm (nên đen). Chân này được nối về dây ILLUMI của xe, dây ILLUMI của xe là dây sẽ có điện khi đèn xe (đèn pha hoặc đèn cos) được bật và mất điện khi đèn xe tắt;
- Chân số 17 (ACC) là chân kích mở đầu, chân này được nối về dây ACC của xe. Dây ACC là dây có điện 12V khi bật khóa điện của xe, dây này sẽ mất điện khi tắt khóa điện của xe;
- Chân số 16 (BATT+) là chân nguồn dương, được nối về cực dương của Ác quy. Dây BATT+ sẽ luôn có điện 12V bất kể khi xe bật hay tắt khóa;
- Chân số 15 (GND) là chân nguồn âm (mát), được nối về cực âm của Ác quy;
- Chân số 14 (BACK IN) là chân kích mở chế độ xem Camera lùi. Chân này khi được cấp điện 12V thì đầu lập tức chuyển sang chế độ xem camera lùi. Trong các cách đấu dây thông thường thì người ta hay lấy tín hiệu từ đèn lùi về đấu vào chân này. Khi xe vào số lùi thì đèn lùi sáng đồng thời điện 12V từ đèn lùi được đưa về chân 14 này để kích mở chế độ lùi trên đầu;
- Chân số 13 (BRAKE IN) được dùng để nối vào dây phanh tay. Theo tiêu chuẩn của nhiều nước trên thế giới, các xe chỉ được phép xem video khi dang đỗ (tức là kéo phanh tay). Dây BRAKE IN cần được nối xuống mát (GND) nếu muốn xem video kể cả khi di chuyển. Chân này có thể không cần đấu xuống mát vì trong các đầu Ownice thường có chức năng cho phép xem video khi lái xe trong cài đặt;
- Chân số 12 (Tx) là chân gửi tín hiệu chuẩn giao tiếp UART (chuẩn giao tiếp serials của các thiết bị điện tử). Chân Tx này thường dùng để nối vào chân Rx của các cục CANBOX (Còn gọi là cục Canbus);
- Chân số 11 (Rx) là chân nhận tín hiệu chuẩn giao tiếp UART (chuẩn giao tiếp serials của các thiết bị điện tử). Chân Rx này thường dùng để nối vào chân Tx của các cục CANBOX (Còn gọi là cục Canbus);
- Chân số 10 (IR) dùng để nối vào bộ thu tín hiệu điều khiển từ xa (không sử dụng);
- Chân số 8 (RR-) và chân số 9 (RR+) nối vào loa phải phía sau của xe;
- Chân số 6 (RL-) và chân số 7 (RL+) nối vào loa trái phía sau của xe;
- Chân số 5 (AMP CON) là chân dùng để kích mở âm ly ngoài. Chân 5 cho ra điện áp 12V khi đầu đang chạy. Chân này được nối vào chân REM trên các âm ly ngoài hoặc loa SUB điện gắn thêm;
- Chân số 3 (FR-) và chân số 4 (FR+) nối vào loa phải phía trước của xe;
- Chân số 1 (FL-) và chân số 2 (FL+) nối vào loa trái phía trước của xe;
Hướng dẫn Căn chỉnh các mắt camera và ghép hình
Sau khi lắp đặt các mắt cam và đấu dây hoàn chỉnh, tiến hành trải bạt căn camera 360 độ Ownice C900 xung quanh xe như hình dưới. Bạt căn gồm 4 tấm, trong đó 2 tấm bạt A và hai tấm bạt B có kích thước tiêu chuẩn như hình dưới. Để tiện lợi khi lắp đặt các bạn có thể in các tấm bạt này thành một tấm duy nhất sẽ giúp giảm rất nhiều thời gian cho việc đặt bạt và đo đạc kích thước vì mọi tham số sẽ cố định theo bạt.
Bản vẽ kích thước bạt A (in 2 chiếc)
Bản vẽ kích thước bạt B (cần in 2 chiếc)
Sau khi đặt 4 tấm bạt vòng quanh xe như hình dưới đây:
Trong đó:
- Khoảng bù trước (khoảng cách từ mép bạt trước tới đầu xe – EG) khoảng 200 – 250 mm;
- Khoảng cách từ tấm bạt trước đến tấm bạt bên từ 1400 – 1500 mm (từ 1,4 đến 1,5 mét);
- Cạnh ô caro mép của tấm bạt hai bên trùng với đường gióng trái và phải như hình vẽ;
Cách đặt các tấm bạt căn chỉnh camera 360 độ ownice c900
Tiếp theo tiến hành vào chế độ Căn chỉnh của Camera 360 độ, nhập mật khẩu 654321 và chọn loại xe vào ô mô hình xe, nhập khoảng cách AD và BC vào mục kích thước bạt trái và bạt phải, xoay các góc camera để hình ảnh thu được như hình ảnh các tấm bạt nằm gọn trong hình, tiếp theo bấm vào nút Căn tự động, nếu mọi việc suôn sẻ sẽ mất khoảng hơn 10 giây để hoàn tất quá trình căn bạt, Nếu quá trình căn bạt tự động không thành công phải thực hiện thủ công.
